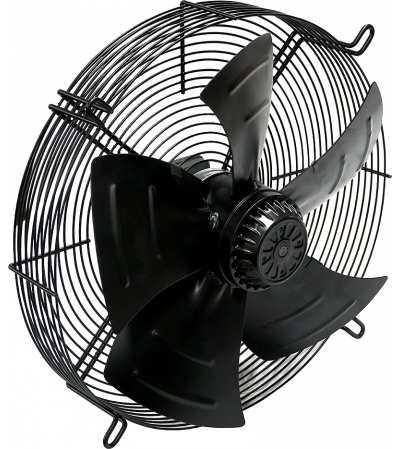

Вентилятор для майнинга 6D-710 с защитной решеткой
- Обзор
- Характеристики
- Файлы
Вентиляторы осевые низкого давления YWF:
- Производитель: Ровен, Россия
- Минимальный диаметр: 220 мм
- Максимальный диаметр: 765 мм
- Материал: углеродистая сталь с лакокрасочным покрытием
- Стандартный цвет: черный
- Компактные, малошумные вентиляторы.
- Лопасти из углеродистой стали с лакокрасочным покрытием.
- Удобный монтаж.
- Установка в любом положении.
- Ресурс не менее 40 000 часов работы.
- Класс защиты электродвигателя IP 44.
- Биметаллическая защита двигателя.
Габаритные и присоединительные размеры (мм):
Модель | D | A | C | E | L |
---|---|---|---|---|---|
YWF-200 | 195 | 220 | 132 | 250 | 50 |
YWF-250 | 250 | 282 | 158 | 320 | 75 |
YWF-300 | 300 | 322 | 158 | 360 | 80 |
YWF-350 | 350 | 375 | 158 | 422 | 80 |
YWF-400 | 391 | 422 | 171 | 470 | 90 |
YWF-450 | 446 | 475 | 183 | 522 | 90 |
YWF-500 | 499 | 252 | 206 | 567 | 90 |
YWF-550 | 553 | 575 | 214 | 624 | 100 |
YWF-630 | 628 | 657 | 233 | 737 | 100 |
YWF-710 | 703 | 765 | 272 | 841 | 211 |
Назначение вентилятора осевого низкого давления YWF:
Вентиляторы серии YWF имеют электродвигатели с внешним ротором. Вентиляторы оснащены крыльчаткой с серповидными лопастями, которая имеет динамическую балансировку в двух плоскостях для достижения минимального уровня шума.
Вентиляторы данной серии легко монтируются в стеновые проемы или другие несущие конструкции. Могут использоваться для отвода тепла или обдува различных технологических установок и оборудования.
Стандартное направление вращения лопастей вентиляторов YWF — против часовой стрелки, если смотреть на ротор — всасывание, направление вращения лопастей по часовой стрелке — нагнетание.
Электрическая схема подключения к вентилятору на 220В
Электрическая схема подключения к вентилятору на 380В
L1, L2, L3 — питание 3Ф, 380В,
ТК — термозащита (биметалл),
РЕ — заземление
Аэродинамические характеристики
Диаметр | 710 |
Электропитание, В/Гц | 380/50 |
Класс защиты IP | IP44 |
Число фаз | 3 |
Серия | YWF |
Бренд | Ровен |
Страна | Россия |
Размеры, ВхШхД | 765 × 841 × 272 мм |
