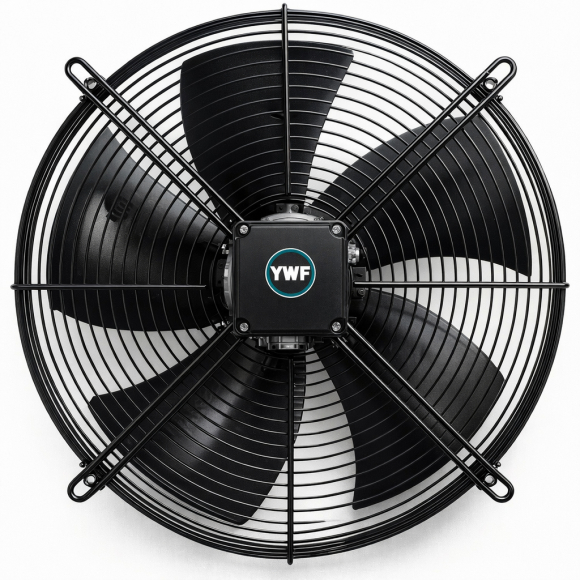

Вентилятор осевой YWF 4D-500 с защитной решеткой

Электропитание, В/Гц380/50
Производительность, м3/час — 7000
Все характеристики
В наличии
Артикул: art.970
15 800
Купить
Итого:15 800
  • Обзор
  • Характеристики
  • Файлы
Вентиляторы осевые низкого давления YWF:
  • Производитель: Ровен, Россия
  • Минимальный диаметр: 220 мм
  • Максимальный диаметр: 765 мм
  • Материал: углеродистая сталь с лакокрасочным покрытием
  • Стандартный цвет: черный
  • Компактные, малошумные вентиляторы.
  • Лопасти из углеродистой стали с лакокрасочным покрытием.
  • Удобный монтаж.
  • Установка в любом положении.
  • Ресурс не менее 40 000 часов работы.
  • Класс защиты электродвигателя IP 44.
  • Биметаллическая защита двигателя.
Габаритные и присоединительные размеры (мм):

Модель D A C E L
YWF-200 195 220 132 250 50
YWF-250 250 282 158 320 75
YWF-300 300 322 158 360 80
YWF-350 350 375 158 422 80
YWF-400 391 422 171 470 90
YWF-450 446 475 183 522 90
YWF-500 499 252 206 567 90
YWF-550 553 575 214 624 100
YWF-630 628 657 233 737 100
YWF-710 703 765 272 841 211
Назначение вентилятора осевого низкого давления YWF:

Вентиляторы серии YWF имеют электродвигатели с внешним ротором. Вентиляторы оснащены крыльчаткой с серповидными лопастями, которая имеет динамическую балансировку в двух плоскостях для достижения минимального уровня шума.

Вентиляторы данной серии легко монтируются в стеновые проемы или другие несущие конструкции. Могут использоваться для отвода тепла или обдува различных технологических установок и оборудования.

Стандартное направление вращения лопастей вентиляторов YWF — против часовой стрелки, если смотреть на ротор — всасывание, направление вращения лопастей по часовой стрелке — нагнетание.

Электрическая схема подключения к вентилятору на 220В


Электрическая схема подключения к вентилятору на 380В

L1, L2, L3 — питание 3Ф, 380В,
ТК — термозащита (биметалл),

РЕ — заземление

Аэродинамические характеристики


Диаметр500
Электропитание, В/Гц380/50
Производительность, м3/час — 7000
Частота вращения, об/мин — 1320
Полное давление, Па165
Класс защиты IPIP44
Число фаз3
СерияYWF
БрендРовен
СтранаРоссия
Размеры, ВхШхД252 × 567 × 206 мм
