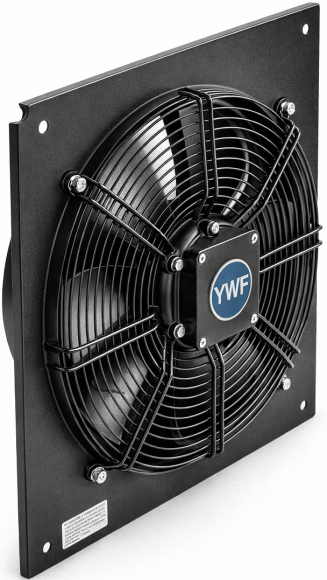

Вентилятор осевой YWF 4E-300

Артикул: art.897
4 800 Р
Обзор
Применение вентилятора осевого YWF 4E-300 :
  • Минимальный типоразмер: 312х312 мм
  • Максимальный типоразмер: 850х850 мм
  • Материал: углеродистая сталь с лакокрасочным покрытием
  • Стандартный цвет: черный
  • Компактные, малошумные вентиляторы.
  • Лопасти из углеродистой стали с лакокрасочным покрытием.
  • Удобный монтаж.
  • Установка в любом положении.
  • Ресурс не менее 40 000 часов работы.
  • Класс защиты электродвигателя IP 44.
  • Биметаллическая защита двигателя.
Габаритные и присоединительные размеры (мм):


Модель D A C С1 L
YWF-200 195 203 260 312 52
YWF-250 250 258 320 370 55
YWF-300 300 315 380 430 80
YWF-350 350 359 435 485 85
YWF-400 391 400 490 540 100
YWF-450 446 456 535 575 105
YWF-500 499 509 615 655 120
YWF-550 553 563 675 725 135
YWF-630 628 639 750 805 150
YWF-710 703 710 810 850 170
Назначение вентилятора осевого серии YWF с настенной панелью:

Вентиляторы серии YWF имеют электродвигатели с внешним ротором. Вентиляторы оснащены крыльчаткой с серповидными лопастями, которая имеет динамическую балансировку в двух плоскостях для достижения минимального уровня шума.

Вентиляторы данной серии легко монтируются в стеновые проемы или другие несущие конструкции. Могут использоваться для отвода тепла или обдува различных технологических установок и оборудования.

Стандартное направление вращения лопастей вентиляторов YWF — против часовой стрелки, если смотреть на ротор — всасывание, направление вращения лопастей по часовой стрелке — нагнетание.

Электрическая схема подключения к вентилятору на 220В

Электрическая схема подключения к вентилятору на 380В

L1, L2, L3 — питание 3Ф, 380В

ТК — термозащита (биметалл)

РЕ — заземление

Аэродинамические характеристики:

Характеристики
Мощность, Вт 90
Диаметр 300
Электропитание, В/Гц 220/50
Производительность, м3/час — 1900
Мощность — 90 Вт
Уровень шума, дБ(А) — 55
Частота вращения, об/мин — 1370
Ток, А 0,38
Полное давление, Па 139
Класс защиты IP IP44
Число фаз 1
Серия YWF
Бренд Ровен
Страна Россия
Размеры, ВхШхД 430 × 430 × 80 мм
Вес 3.2 кг
