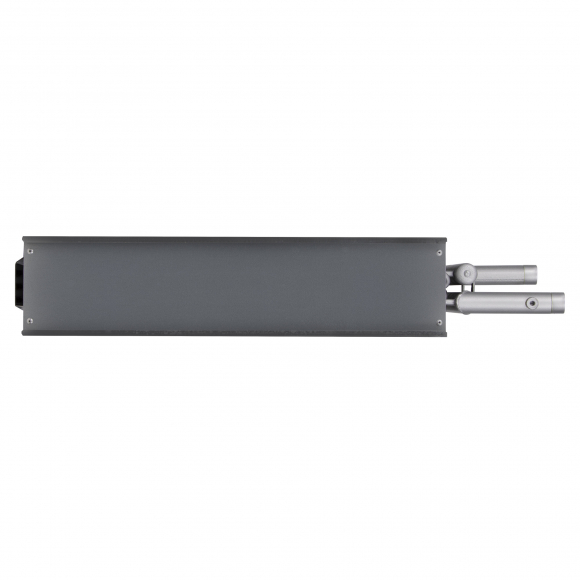

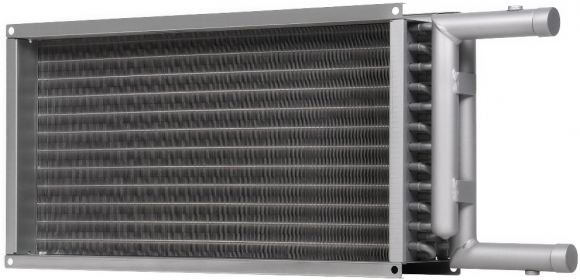

Водяной нагреватель прямоугольный SHUFT WHR 600х350-3

Водяной нагреватель Shuft WHR 600х350-3 — это высокоэффективный медно-алюминиевый теплообменник, предназначенный для установки в прямоугольные каналы сечением 600 на 350 мм. Индекс «-3» (три ряда трубок) делает этот прибор идеальным выбором для регионов с суровыми зимами, где стандартные одно- или двухрядные модели не справляются с прогревом ледяного наружного воздуха.

Почему выбирают трехрядную модель (WHR 600x350-3)?

Главное преимущество этой модификации — увеличенная площадь теплообмена. Благодаря трехслойному расположению медных трубок, воздух дольше контактирует с горячими поверхностями ламелей, что позволяет:

• Поднимать температуру приточного воздуха с -35°C до комфортных +22°C за один проход.
• Эффективно работать с низкотемпературными теплоносителями (например, в системах с тепловыми насосами или при графике 60/40°C).
• Обеспечивать высокую мощность нагрева при относительно небольших габаритах самого устройства.

Конструктивные особенности

1. Материалы: Теплообменник выполнен из бесшовных медных трубок диаметром 9.52 мм с алюминиевым оребрением. Такое сочетание гарантирует быстрый отклик системы на изменение параметров теплоносителя.
2. Шахматное расположение: Трубки в рядах смещены относительно друг друга. Это создает турбулентные завихрения воздуха, что значительно повышает КПД теплопередачи по сравнению с линейным расположением.
3. Корпус и фланцы: Оцинкованная сталь корпуса защищает устройство от коррозии. Стандартный 20-миллиметровый фланец интегрирован в конструкцию, что обеспечивает жесткость и надежность крепления к воздуховодам.
4. Испытания на прочность: Модель WHR 600х350-3 проходит заводскую проверку под давлением более 30 бар, что гарантирует стабильную работу при рабочих 16 барах.

Рекомендации по эксплуатации и безопасности

1. Защита от замораживания

Трехрядные нагреватели имеют узкие каналы и высокую плотность оребрения, что делает их чувствительными к качеству автоматики. Обязательно наличие:

• Капиллярного термостата защиты от замерзания (по воздуху).
• Датчика температуры теплоносителя на «обратке».
• Узла обвязки с насосом, поддерживающим постоянную циркуляцию.

2. Аэродинамика

При проектировании учитывайте, что сопротивление трехрядного нагревателя выше, чем у двухрядного. Убедитесь, что ваш приточный вентилятор имеет достаточный запас по статическому давлению (ориентировочное падение давления — 50–110 Па).

3. Монтаж по принципу «противотока»

Для достижения максимальной паспортной мощности подключайте патрубки так, чтобы вода двигалась навстречу воздушному потоку. Это обеспечит наиболее эффективный теплообмен и предотвратит появление «холодных зон».

Область применения

Shuft WHR 600х350-3 широко применяется на объектах, где требуется компактность без потери мощности:

• Офисные помещения и малые бизнес-центры.
• Объекты общепита (рестораны, кафе) с интенсивным притоком воздуха.
• Производственные цеха и мастерские в северных широтах.

Резюме

Если ваша задача — гарантировать тепло в помещении при температурах за окном ниже -25°C, Shuft WHR 600х350-3 станет оптимальным выбором. Это надежный, проверенный временем агрегат, который при правильной обвязке прослужит более 10 лет, обеспечивая стабильный и мощный нагрев.
