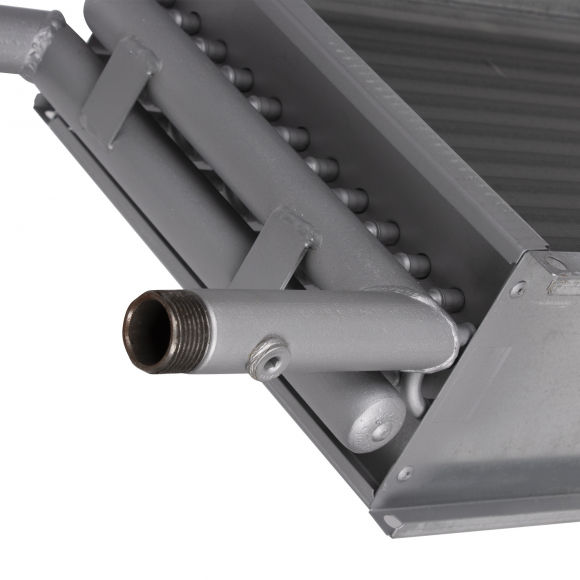

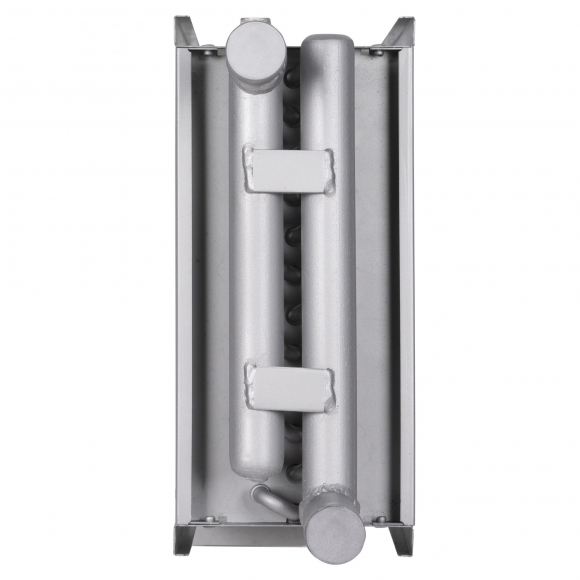

Водяной нагреватель прямоугольный SHUFT WHR 800х500-2

Канальный нагреватель Shuft WHR 800х500-2 представляет собой медно-алюминиевый теплообменник в двухрядном исполнении. Эта модель является «золотой серединой» для систем приточной вентиляции прямоугольного сечения, где требуется эффективный нагрев воздуха при сохранении низкого аэродинамического сопротивления системы.

Ключевое отличие: Почему 2 ряда?

Маркировка «-2» указывает на двухрядное расположение медных трубок. В сравнении с трехрядными аналогами, модель WHR 800х500-2 обладает двумя важными преимуществами:

1. Сниженное сопротивление воздушному потоку: Вентилятору приточной установки легче «протолкнуть» воздух через два ряда ламелей, что позволяет использовать менее мощные двигатели и снизить уровень шума.
2. Экономическая эффективность: Если расчетные температуры наружного воздуха в вашем регионе не экстремально низкие (или нагреватель используется как «второй подогрев»), двухрядная модель существенно дешевле и легче.

Конструктивные достоинства

• Геометрия теплообмена: Шахматное расположение медных трубок диаметром 9.52 мм обеспечивает высокую турбулентность потока теплоносителя, что максимизирует съем тепла.
• Специальное оребрение: Алюминиевые ламели имеют волнообразный профиль, что увеличивает площадь соприкосновения с воздухом. Шаг оребрения составляет 2.5 мм — это оптимальный зазор, который медленно засоряется пылью и легко поддается чистке.
• Корпус повышенной жесткости: Изготовлен из оцинкованной стали. Фланцы шириной 20 мм интегрированы в корпус, что обеспечивает высокую жесткость конструкции и герметичность стыков при монтаже в канал 800х500 мм.

Технические характеристики Shuft WHR 800х500-2

Параметр	Характеристика
Рядность	2 ряда
Присоединительное сечение (ШхВ)	800 х 500 мм
Максимальная тепловая мощность	до 145 кВт (при ΔT воды 90/70°C и расходе воздуха 6500 м³/ч)
Макс. рабочая температура воды	+150 °C
Макс. рабочее давление	1.6 МПа (16 бар)
Присоединительные патрубки	G 1" (наружная резьба)
Материал трубок / ламелей	Медь / Алюминий
Вес (сухой)	~13.5 кг

Рекомендации по монтажу и интеграции

1. Положение в пространстве: Нагреватель WHR 800х500-2 может устанавливаться как на горизонтальных, так и на вертикальных участках воздуховодов. Важно: при вертикальном монтаже направление движения воздуха должно быть снизу вверх для облегчения удаления воздуха из гидравлического контура.
2. Сервисная зона: Оставляйте свободное пространство перед нагревателем для доступа к патрубкам и возможности очистки поверхности ламелей.
3. Гидравлическая обвязка: Для корректной работы рекомендуется использовать смесительный узел (узел терморегулирования) с трехходовым клапаном и циркуляционным насосом. Это обеспечит защиту от замерзания и точное поддержание температуры.

Важное при эксплуатации: Защита от замораживания

Водяные нагреватели уязвимы к отрицательным температурам. Для Shuft WHR 800х500-2 обязательна установка комплексной защиты:

• Капиллярный термостат: Устанавливается непосредственно за теплообменником (по ходу воздуха).
• Датчик температуры обратной воды: Позволяет автоматике превентивно открывать трехходовой клапан при падении температуры теплоносителя ниже критической отметки (+15…+25°C в дежурном режиме).

Shuft WHR 800х500-2 — это надежное и предсказуемое решение для средних и крупных объектов. Благодаря двухрядному исполнению, он идеально подходит для систем с жесткими требованиями к энергопотреблению вентиляторов, обеспечивая при этом стабильный нагрев приточного воздуха.
